Организация отопительных и водопроводных систем, которые постоянно находятся под давлением, требует использования особо прочных труб, которыми являются ВЧШГ. Название говорит о том, что в состав чугуна входит шаровой графит. Именно он придает прочность изделиям, тем самым увеличивая срок службы. Существуют несколько видов труб данного типа, которые выпускаются по конкретные виды соединения.

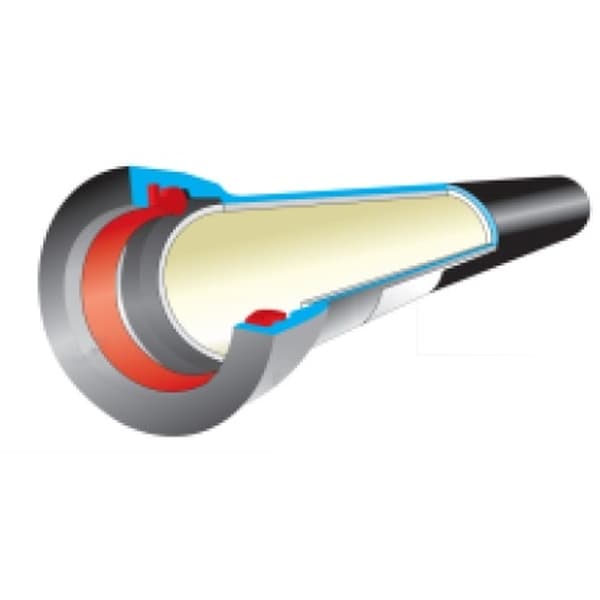

Трубы ВЧШГ с внутренним ЦПП наружным цинковым и лаковым покрытием соединение "TYTON" ("ТАЙТОН")
Трубы ВЧШГ с внутренним ЦПП наружным цинковым и лаковым покрытием соединение "RJ" и "RJS" ("ВРС")
Двойной раструб ДР
Двойной раструб компенсационный ДРК
Демонтажная вставка
Заглушка фланцевая ЗФ
Колено раструб-гладкий конец УРГ
Колено раструбное УР
Колено фланцевое УФ
Крест раструб-фланец с пожарной подставкой ППКРФ
Крест раструбный КР
Крест фланцевый КФ
Крест фланцевый с пожарной подставкой ППКФ
Муфта надвижная МН
Муфта ремонтная МРН
Муфта свертная МС
Отвод раструб-гладкий конец ОРГ
Отвод раструбный ОР
Отвод фланцевый ОФ
Патрубок фланец-гладкий конец ПФГ
Патрубок фланец-раструб компенсаторный ПФРК
Патрубок фланец-раструб ПФР
Переход раструб-гладкий конец ХРГ
Переход раструбный ХР
Переход фланцевый ХФ
Пожарная подставка раструбная ППР
Пожарная подставка фланцевая ППФ
Ремонтное уплотнение раструбных соединений РУРС
Тройник раструб-фланец с пожарной подставкой ППТРФ
Тройник раструб-фланец ТРФ
Тройник раструбный ТР
Тройник фланцевый с пожарной подставкой ППТФ
Тройник фланцевый ТФ
Манжеты для ВЧШГ труб
| №п/п* | Изобр. | Название | Ед.изм. | Цена | Купить |
|---|---|---|---|---|---|
1 |
|
шт |
221 820.00р.
|
||
2 |
|
шт |
170 816.00р.
|
||
3 |
|
шт |
283 584.00р.
|
||
4 |
|
шт |
88 075.00р.
|
||
5 |
|
шт |
46 899.00р.
|
||
6 |
|
шт |
61 136.00р.
|
||
7 |
|
шт |
348 390.00р.
|
||
8 |
|
шт |
431 399.00р.
|
||
9 |
|
шт |
577 532.00р.
|
||
10 |
|
шт |
35 019.00р.
|
||
11 |
|
шт |
23 436.00р.
|
||
12 |
|
шт |
77 860.00р.
|
||
13 |
|
шт |
125 138.00р.
|
||
14 |
|
шт |
394 873.00р.
|
||
15 |
|
шт |
326 720.00р.
|
||
16 |
|
шт |
263 255.00р.
|
||
17 |
|
шт |
206 778.00р.
|
||
18 |
|
шт |
145 097.00р.
|
||
19 |
|
шт |
111 030.00р.
|
||
20 |
|
шт |
70 011.00р.
|
||
21 |
|
шт |
56 088.00р.
|
||
22 |
|
шт |
43 349.00р.
|
||
23 |
|
шт |
31 691.00р.
|
||
24 |
|
шт |
26 237.00р.
|
||
25 |
|
шт |
20 967.00р.
|
||
26 |
|
шт |
499 922.00р.
|
||
Мы предлагаем купить ВЧШГ в нашем магазине. Эти трубы не заменимы в процессе обустройства системы водоснабжения, потому что имеют такие свойства и характеристики:
Кроме этого, чугунная канализационная труба экологически безопасна, поэтому проходящая по ней вода остается безвредной, а соответственно пригодной для употребления в пищу. Никакого загрязнения посторонними смесями не происходит. Плюсов добавляет и то, что по истечении срока эксплуатации чугунные изделия поддаются полной утилизации, в процессе которой не наносится вред окружающей среде.
|
| Наи-ние | Диаметр D | Диаметр DE | Длина l1 | Толщина стенки S | Толщина стенки S1 | Масса | Давление PN |
| Труба ВЧШГ Ду 80 | 140 мм | 98 мм | 80 мм | 6.0 мм | 3.0 мм | 88.0 кг | 6.4 МПа |
| Труба ВЧШГ Ду 100 | 163 мм | 118 мм | 88 мм | 6.0 мм | 3.0 мм | 109.0 кг | 6.4 МПа |
| Труба ВЧШГ Ду 125 | 190 мм | 144 мм | 91 мм | 6.0 мм | 3.0 мм | 136.0 кг | 6.4 МПа |
| Труба ВЧШГ Ду 150 | 217 мм | 170 мм | 94 мм | 6.0 мм | 3.0 мм | 164 кг | 6.4 МПа |
| Труба ВЧШГ Ду 200 | 278 мм | 222 мм | 100 мм | 6.3 мм | 3.0 мм | 222.0 кг | 6.2 МПа |
| Труба ВЧШГ Ду 250 | 336 мм | 274 мм | 105 мм | 6.8 мм | 3.0 мм | 290.0 кг | 5.4 МПа |
| Труба ВЧШГ Ду 300 | 393 мм | 326 мм | 110 мм | 7.2 мм | 3.0 мм | 364.0 кг | 4.9 МПа |
| Труба ВЧШГ Ду 400 | 500 мм | 429 мм | 110 мм | 8.1 мм | 5.0 мм | 571.0 кг | 4.2 МПа |
| Труба ВЧШГ Ду 500 | 604 мм | 532 мм | 110 мм | 9.0 мм | 5.0 мм | 780.0 кг | 3.8 МПа |
| Труба ВЧШГ Ду 600 | 713 мм | 635 мм | 120 мм | 9.9 мм | 5.0 мм | 1015.0 кг | 3.6 МПа |
| Труба ВЧШГ Ду 700 | 824 мм | 738 мм | 150 мм | 10.8 мм | 6.0 мм | 1314.0 кг | 3.4 МПа |
| Труба ВЧШГ Ду 800 | 943 мм | 842 мм | 160 мм | 11.7 мм | 6.0 мм | 1606.0 кг | 3.2 МПа |
| Труба ВЧШГ Ду 900 | 1052 мм | 945 мм | 175 мм | 12.6 мм | 6.0 мм | 1930.0 кг | 3.1 МПа |
| Труба ВЧШГ Ду 1000 | 1158 мм | 1048 мм | 185 мм | 13.5 мм | 6.0 мм | 2281.0 кг | 3.0 МПа |
Трубы данного типа различаются между собой по принципу соединения.
Тип 1: раструбное соединение «Тайтон». Соединение труб на стыке под кольцевой уплотнитель в два слоя характерно для системы холодного водоснабжения, где отмечается давление до 1,6 Мпа.
Тип 2: соединение «ВРС». Труба ВЧШГ ВРС (раструбно-стопорное, фиксированное) имеет уплотнитель в виде двухслойного кольца. Как правило, закрепленные таким образом чугунные напорные трубы предназначены для прокладки трубопровода на местности, где сложный рельеф.
Тип 3: фланцевое соединение. Трубы безраструбного типа соединяются фланцами, которые подбираются в зависимости от давления жидкости, которая проходит по трубопроводу, оно колеблется от 1,6 до 2,5 Мпа.
Тип 4: сварное соединение используется преимущественно для тех сетей, которые обеспечивают горячее/холодное водоснабжение, а также отопительных. Рабочее давление не должно быть больше 1,6 Мпа.
Тип 5: иногда чугунные ЧШГ трубы используются в качестве оболочки, которая в дальнейшем заполняется бетоном. Таким образом получаются сваи, которые необходимы для строительства зданий, портовых сооружений или усиления слабого грунта.
Все трубы из чугуна довольно просты в проектировании, строительстве и монтаже. Они не требовательны к условиям транспортировки и хранения. Их механические и эксплуатационные свойства заключаются в сочетании пластичности и прочности, а также стойкости к коррозийным процессам. Механические свойства труб зависят от особенностей металлической основы, и в меньшей степени от размеров, распределения и количества частиц графита.
На нашем сайте любой пользователь может увидеть ВЧШГ прайс, в котором представлены цены на чугунные изделия. Также вы сможете найти на сайте ВЧШГ фасонные части в ассортименте. Это такие соединительные части разной конфигурации, которые используются в процессе монтажа. Все они производятся из высокопрочного чугуна и также имеют в составе шаровидный графит. У нас вы найдете:
Они бывают различных диаметров и комплектуются резиновыми манжетами и прокладками.
