Присоединительная гребенка
|
Изображение |
Наименование |
Артикул № |
Цена, EUR |
Примечание |
|
Присоединительная гребенка |
||||
|
Отдельные элементы |
||||
|
|

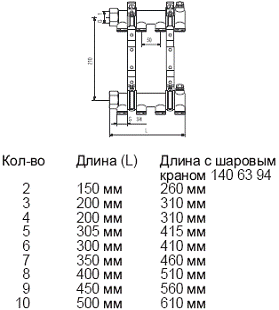

Гребенка 1" для присоединения отопительных приборов |
|
|
Область применения: |
|
на 2 контура |
1405652 |
80,36 |
присоединительная гребенка латунная для систем центрального отопления PN 10 с принудительной циркуляцией. |
|
|
на 3 контура |
1405653 |
103,04 |
||
|
на 4 контура |
1405654 |
94,00 |
||
|
на 5 контуров |
1405655 |
111,08 |
Подающая температура 100оС. |
|
|
на 6 контуров |
1405656 |
130,94 |
Описание: |
|
|
на 7 контуров |
1405657 |
142,12 |
Смонтированная гребенка. Подающая и обратная гребенки снабжены воздухозапускной пробкой. |
|
|
на 8 контуров |
1405658 |
152,47 |
||
|
на 9 контуров |
1405659 |
185,59 |
Шумоизоляция крепежных хомутов (поставляются незатянутыми) по DIN 4109. |
|
|
на 10 контуров |
1405660 |
198,03 |
||
|
|
Шаровой кран |
|
|
|
|
Ду 25 1" |
|
|
||
|
с резьбовом соединением |
|
|
||
|
с плоским уплотнением |
1406394 |
22,47 |
||
|
|
Латунная гребенка 1" для подключения отопительных приоров |
|
|
|
|
Отдельные элементы гребенок |
|
|
Система для разводки центрального отопления. При отсутствии другого обозначения материал изделия - латунь. |
|
|
концевой элемент 1" |
|
|
||
|
на 4 отвода |
1400554 |
26,51 |
||
|
отводы для присоединения |
|
|
|
|
|
отопительных приборов - 3/4 НР |
|
|
|
|
|
отвод на воздухоотводчик - 3/8 ВР |
|
|
|
|
|
|
проходной элемент 1" |
|
|
|
|
на 2 отвода |
1400652 |
14,07 |
|
|
|
отводы для присоединения |
|
|
|
|
|
отопительных приборов - 3/4 НР |
|
|
|
|
|
|
на 3 отвода |
1400653 |
22,47 |
|
|
|
на 4 отвода |
1400654 |
26,51 |
|
|
|
концевая пробка 1" |
1400691 |
11,35 |
|
|
отвод на воздухоотводчик - 3/8 ВР |
|
|
|
|
|
отвод на шаровой кран F+E - 1/2 ВР |
|
|
||
|
|
Автоматический воздухоотводчик 3/8" |
1088303 |
8,62 |
|
|
с автозапором 1/2" |
1088304 |
9,71 |
|
|
|
|
Воздухоспускная пробка 3/8" |
|
|
|
|
с самоуплотнением |
1400392 |
2,18 |
|
|
|
|
Заглушка 1/2" |
|
|
Для незадействованных отводов. |
|
с самоуплотнением |
1401704 |
1,85 |
||
|
Глухая пробка 3/4"ВР |
1400692 |
2,20 |
Применяется вместо концевой пробки, но при этом невозможно присоединения воздухоотводчика или шарового крана F+E |
|
|
Глухая пробка 1"ВР |
1400693 |
3,71 |
||
|
|
|
|
||
|
Присоединительная гребенка |
||||
|
для отопительных приборов |
||||
|
|
Гребенка 1" из инструментальной стали для присоединения отопительных приборов с плоским уплотнение |
|
|
Область применения: присоединительная гребенка из инструментальной стали для систем центрального отопления PN 6 с принудительной циркуляцией. Подающая температура до 100оС |
|
на 2 контура |
1407052 |
45,48 |
||
|
на 3 контура |
1407053 |
57,57 |
||
|
на 4 контура |
1407054 |
69,56 |
||
|
на 5 контуров |
1407055 |
81,65 |
Описание: |
|
|
на 6 контуров |
1407056 |
92,35 |
Смонтированная гребенка. Подающая и обратные гребенки снабжены воздухоспускной и концевой пробками. Отводы с G3/4 НР под присоединительные работы наборы со стяжным кольцом Oventrop. Шумоизоляция крепежных хомутов (поставляются незатянутыми) по DIN 5109 |
|
|
на 7 контуров |
1407057 |
105,72 |
||
|
на 8 контуров |
1407058 |
117,71 |
||
|
на 9 контуров |
1407059 |
128,41 |
||
|
на 10 контуров |
1407060 |
140,50 |
||
|
на 11 контуров |
1407061 |
152,49 |
||
|
на 12 контуров |
1407062 |
163,19 |
||
|
|
|
|
||
|
|
Шаровой кран |
|
|
|
|
с плоским уплотнением |
|
|
||
|
Ду 20 G 3/4 ВР х G 1 НР |
|
|
||
|
Ду 25 G 1 ВР х G 1 НР |
|
|
Область применения: |
|
|
|
|
|
присоединительная гребенка латунная для систем центрального отопления PN 10 с принудительной вентиляцией. |
|
|
|
|
|
||
|
|
|
|
||
|
|
|
|
Подающая температура 100оС |
|
|
Присоединительная гребенка |
||||
|
для систем напольного отопления |
||||
|
|

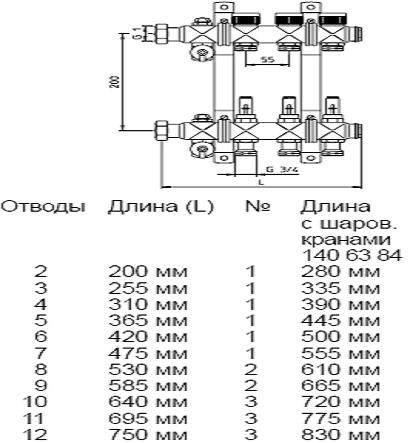

Гребенка из инструментальной стали 1" для напольного отопления со встроенным измерителем расхода и регулирующими вставками |
|
|
Область применения: гребенка из инструментальной стали для систем центрального отопления PN 6 с принудительной циркуляцией. Подающая температура до 70оС. |
|
с плоским уплотнением, с вентильными вставками М 30 х 1,5 |
||||
|
для термостатического и электронного регулирования |
Описание: |
|||
|
на 2 контура |
1404152 |
107,01 |
Гребенка смонтирована. С кранами для заполнения и опорожнения, с воздухоспускными и концевыми пробками. Присоединение отопительных контуров G 3/4 НР под присоединительные наборы со стяжными кольцами Oventrop. Подающая гребенка со встроенными вентильными вставками. Обратная гребенка с регулятором расхода с визуальным контролем. Крепежные хомуты (прилагаются) с шумоизоляцией по DIN 4109 |
|
|
на 3 контура |
1404153 |
140,50 |
||
|
на 4 контура |
1404154 |
172,60 |
||
|
на 5 контуров |
1404155 |
203,32 |
||
|
на 6 контуров |
1404156 |
234,13 |
||
|
на 7 контуров |
1404157 |
267,52 |
||
|
на 8 контуров |
1404158 |
298,34 |
||
|
на 9 контуров |
1404159 |
330,44 |
||
|
на 10 контуров |
1404160 |
361,15 |
||
|
на 11 контуров |
1404161 |
394,65 |
||
|
на 12 контуров |
1404162 |
428,03 |
||
|
|
|
|
||
|
|
Гребенка из инструментальной стали 1" для напольного отопления со встроенными регулирующими вставками. |
|
|
Область применения: |
|
с мягким уплотнением, с вентильными вставками М 30 х 1,5 |
||||
|
для термостатического и электронного регулирования |
||||
|
на 2 контура |
1404052 |
92,35 |
Гребенка смонтирована. С кранами для заполнения и опорожнения, с воздухоспускными и концевыми пробками. Присоединение отопительных контуров G 3/4 НР под присоединительные наборы со стяжными кольцами Oventrop. Подающая гребенка со встроенными вентильными вставками. Обратная гребенка со встроенными регулирующими ставками. Крепежные хомуты (прилагаются) с шумоизоляцией по DIN4109 |
|
|
на 3 контура |
1404053 |
113,75 |
||
|
на 4 контура |
1404054 |
135,15 |
||
|
на 5 контуров |
1404055 |
156,55 |
||
|
на 6 контуров |
1404056 |
177,95 |
||
|
на 7 контуров |
1404057 |
200,64 |
||
|
на 8 контуров |
1404058 |
222,04 |
||
|
на 9 контуров |
1404059 |
243,44 |
||
|
на 10 контуров |
1404060 |
265,38 |
||
|
на 11 контуров |
1404061 |
287,64 |
||
|
на 12 контуров |
1404062 |
307,65 |
||
|
|
Насосно-смесительный блок Ду 25 |
|
|
|
|
для присоединения к |
|
|
||
|
стальной гребенке |
1151000 |
490,50 |
||
|
Область применения |
Описание |
|||
|
|
Насосно-смесительный блок для поддержания постоянной температуры. Присоединяются к стальной гребенке для напольного отопления. |
Смонтированный блок включает насос с электронным регулирование Alpha фирмы Грундфос. Трехходовой распределительный вентиль, терморегулятор с накладным датчиком. Электрический накладной регулятор применяется для ограничения макс. температуры подачи. Для отключения подающей и обратной линии используется шаровой кран Oventrop Арт. №1406383 Ду 20 и Арт. № 1504068 Ду 25 |
||
|
Возможны присоединения 2-12 отопительных контуров |
||||
|
строительная длина: 215 мм |
||||
|
макс. рабочее давление: 6 бар |
||||
|
макс. перепад давления: 0,75 бар |
||||
|
макс. рабочая температура: 50оС |
||||
|
Диапазон настройки терморегулятора: 20-50оС |
||||
|
Диапазон настройки электрического накладного регулятора: 20-90оС |
||||
|
|
||||
|
|
||||
|
Присоединительная гребенка |
||||
|
Комплектующие |
||||
|
|
Крепежные хомуты для гребенки |
|
Крепежные хомуты для монтажа гребенки в монтажном шкафу лил на стене. Шумоизоляция по DIN 4109 |
|
|
сталь, оцинкованная |
1401061 |
9,16 |
||
|
|
|
|
||
|
|
Монтажный шкаф |
|
|
Глубина: 115-180 мм |
|
сталь, оцинкованная, рама и дверцы белые лакированные |
Высота: 760-885 мм |
|||
|
крышка снимается |
|
|
|
|
|
внутренняя ширина: 560 мм |
1401051 |
152,74 |
||
|
внутренняя ширина: 700 мм |
1401052 |
173,25 |
||
|
внутренняя ширина: 900 мм |
1401053 |
211,43 |
||
|
|
|
|
||
|
|
|
|
||
|
|
Шаровой кран F+E "Optiflex" |
|
|
|
|
с самоуплотнением, со штуцером на шланг и колпачком |
|
|
|
|
|
Ду 15 1/2" |
1033314 |
6,65 |
|
|
|
Ду 20 3/4" |
1033316 |
15,58 |
|
|
|
|
Вентиль серии "AZ" |
|
|
Вентиль для подающей гребенки системы напольного отопления. |
|
для термостатического регулирования |
|
|||
|
Ду 15 3/4"НР х 3/4"ВР |
1400164 |
12,44 |
|
|
|
|
Вентиль на обратную подводку "Combi 2" |
|
Вентиль для обратной гребенки системы напольного отопления |
|
|
с предварительной настройкой и отключением |
|
|||
|
Ду 15 3/4"НР х 3/4"ВР |
1401194 |
10,80 |
||
